همانطور که قبلا بیان شد جهت تغییر زاویه سطوح کنترلی در هواپیمای مدل از سروو موتور ها استفاده می شود. اما نیروی اعمالی از طرف بازوی سروو موتور می بایست به طریقی به شیپوری های متصل بر روی سطوح کنترلی انتقال یابد. این انتقال نیرو توسط لینک ها صورت می گیرد. لینک هواپیمای مدل سیم های مفتول از آلیاژ های فولاد می باشند که اصطلاحا به آن ها سیم های مفتول فنری یا شاخه نیز گفته می شود. در واقع یک سرلینک به بازوی سروو موتور و سر دیگر به شیپوری متصل می گردد. سرلینک هواپیمای مدل می تواند پلاستیکی و یا فلزی باشد. ذر این مقاله به معرفی اجزای مورد نیاز برای نصب و اتصال بین سروو موتور تا سطوح کنترلی نظیر، لینک، سرلینک، شیپوری و استاپر لینک خواهیم پرداخت.

با چرخش بازوی سروو موتور لینک ممکن است کشیده شده یا هل داده شود در این حالت نیروی سروو موتور از طریق لینک به شیپوری منتقل شده و سطوح کنترلی نیز دچار تغییر زاویه می گردد. به طور کلی قطعاتی که نیروی سروو موتور را به سطوح کنترلی منتقل می کند به ترتیب شامل بازوی سروو موتور- سرلینک سروو موتور- لینک – سرلینک شیپوری – شیپوری می باشد که در ادامه به معرفی این قطعات خواهیم پرداخت.



لینک، سر لینک و شیپوری هواپیمای مدل

انواع لینک (Pushrod) هواپیمای مدل

پل ارتباطی بین سروو موتور و شیپوری می باشد.

لینک ساده : صرفا یک سیم مفتول فنری ساده می باشد.



لینک هواپیمای مدل



لینک دو سر رزوه : سیم مفتولی که دو طرف آن رزوه شده است و توسط رزوه ها می توان طول لینک را کم و زیاد کرد.



لینک هواپیمای مدل



لینک سیمی : از یک سیم نازک قابل انعطاف تشکیل شده است. در این حالت می بایست از سروو موتور با بازوی دو طرفه استفاده نمود و همچنین از دو لینک سیمی در هر بازو استفاده کرد.



لینک هواپیمای مدل



انواع سرلینک هواپیمای مدل

بدون سر لینک : در این حالت با اندازه گیری دقیق فاصله بین سوراخ بازوی سروو موتور و سوراخ شیپوری از محل دقیق لینک را خم نموده و بدون استفاده از سرلینک هواپیمای مدل آن را داخل سوراخ مورد نظر از هر طرف قرار می دهیم.



سرلینک هواپیمای مدل



دوشاخه : در دو نوع پلاستیکی و فلزی موجود می باشد. یک سر آن به لینک متصل می گردد و سر دیگر که به صورت دو شاخ می باشد در دو طرف بازوی سروو یا شیپوری قرار گرفته و توسط یک پیچ و مهره کوچک یا واشر به آن مهار می شود.



سرلینک هواپیمای مدل

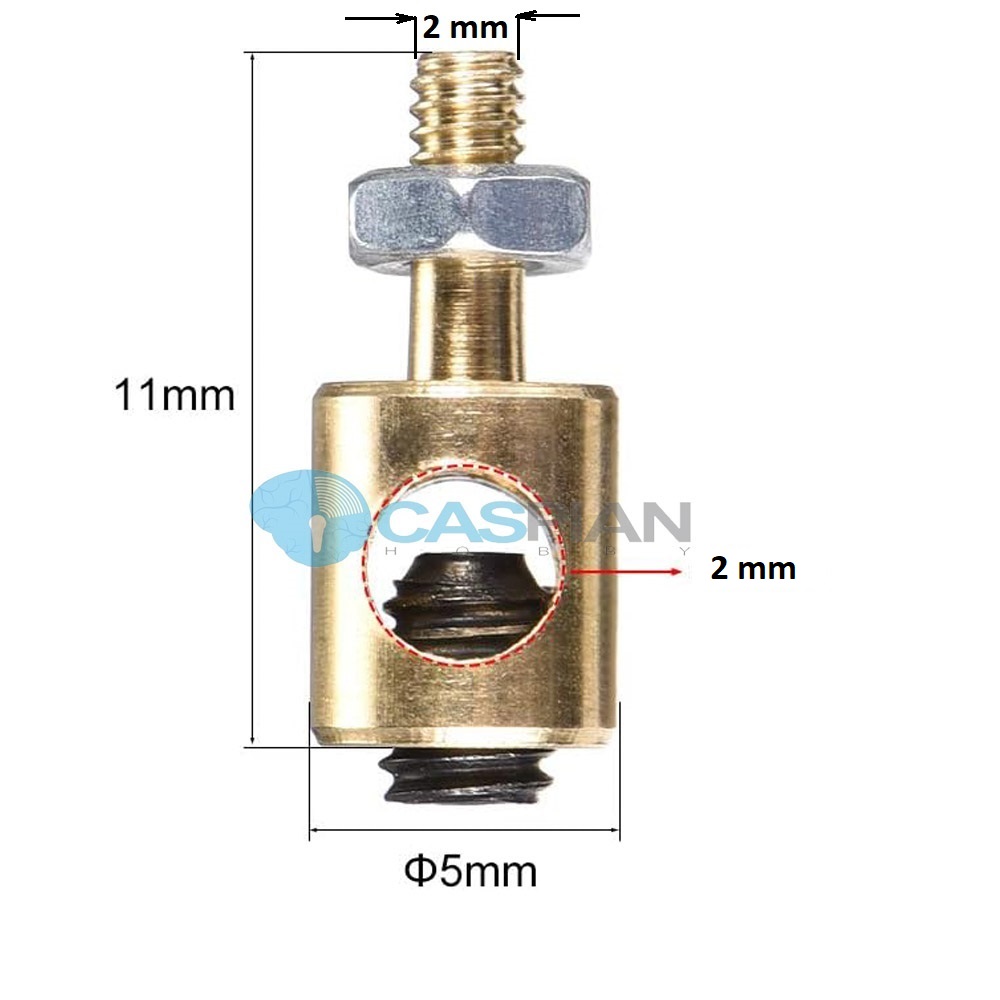

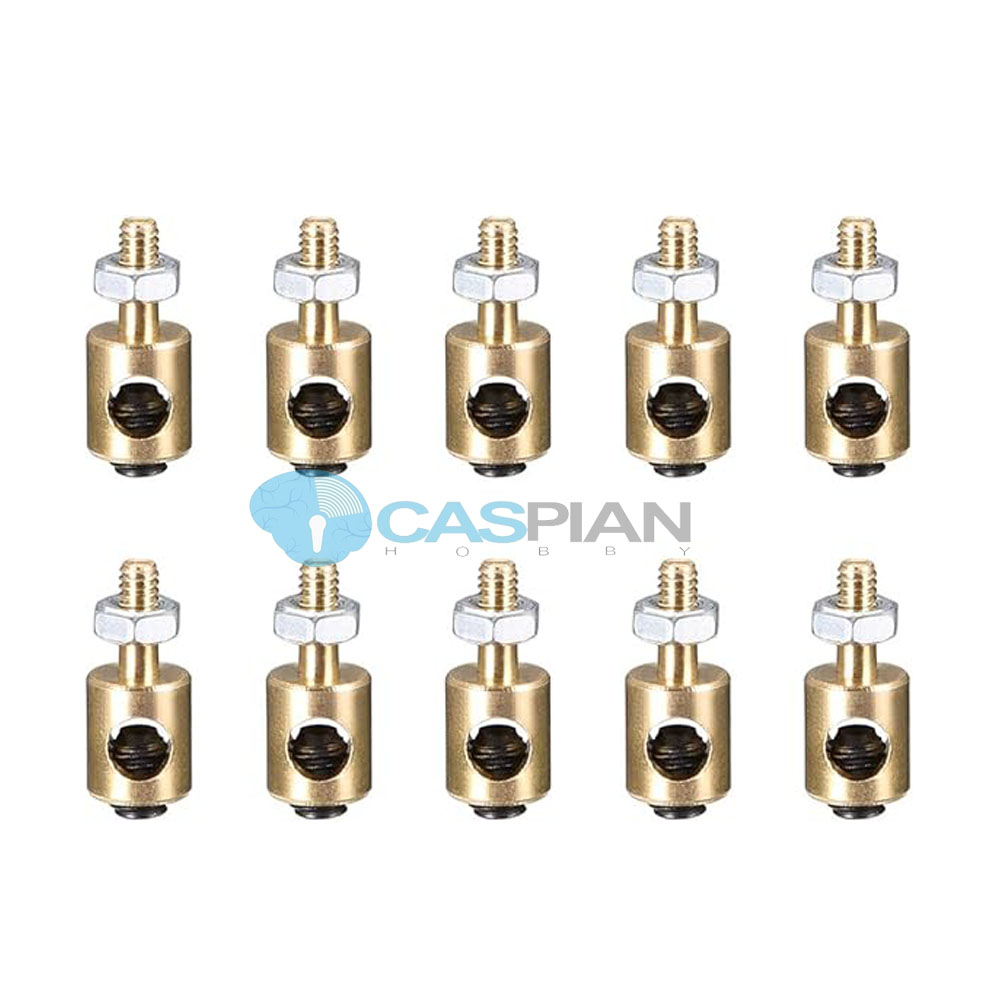

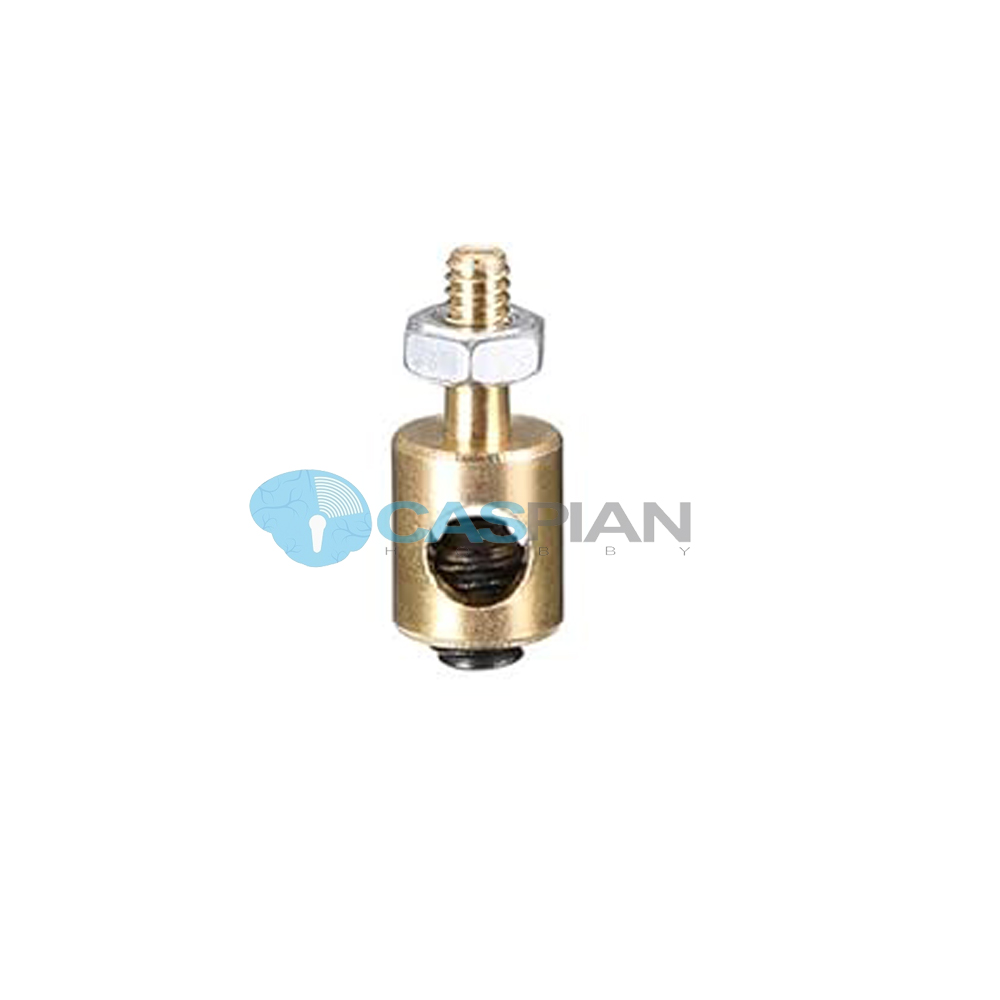

استاپر لینک (Linkage stopper) : قطعه ای است فلزی که توسط آن می توان طول لینک هواپیمای مدل را تنظیم و به بازوی سروو موتور یا شیپوری متصل نمود.



سرلینک هواپیمای مدل



انواع شیپوری (Horn) هواپیمای مدل

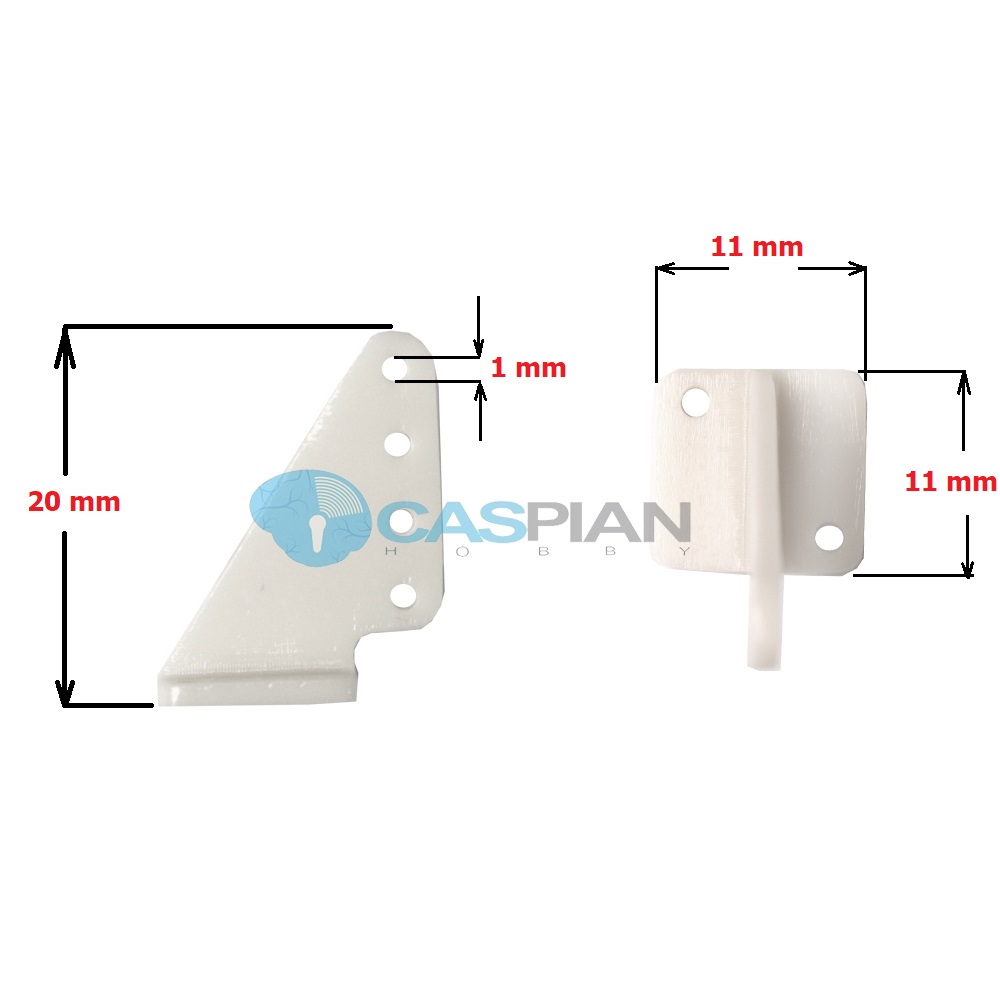

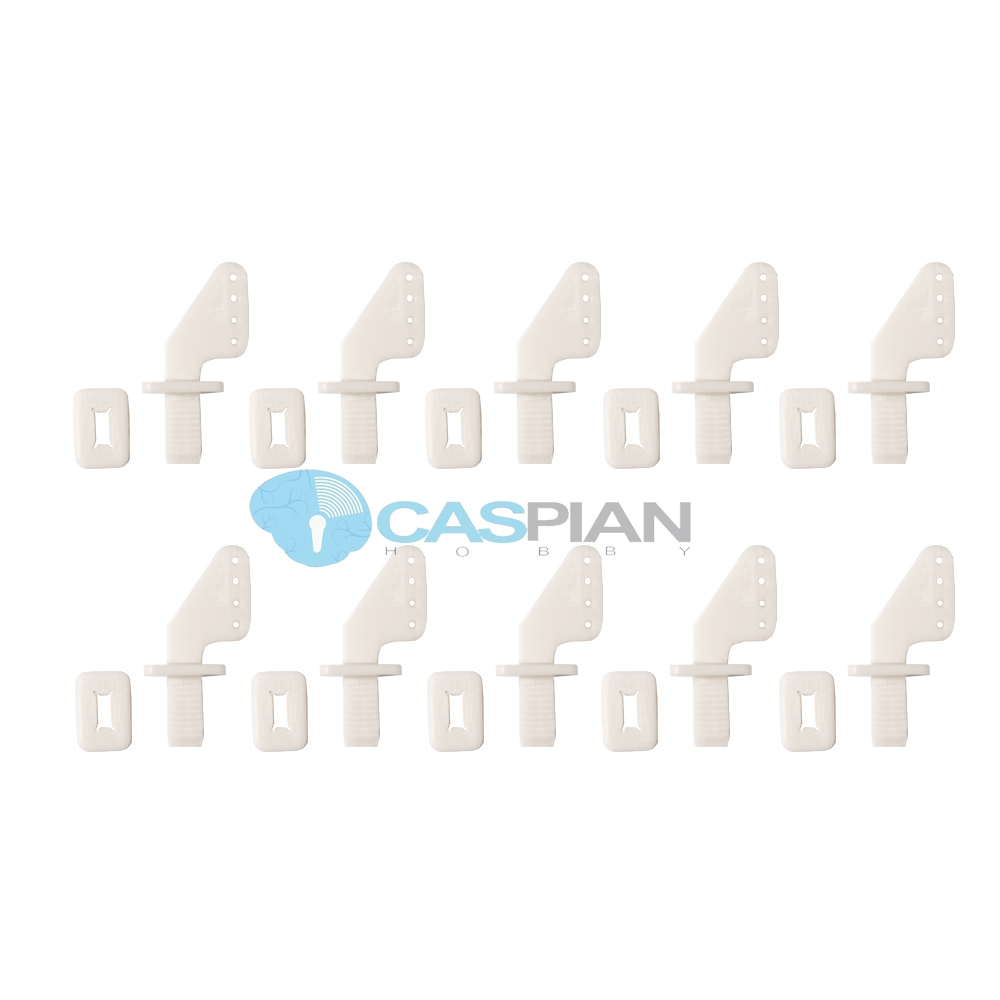

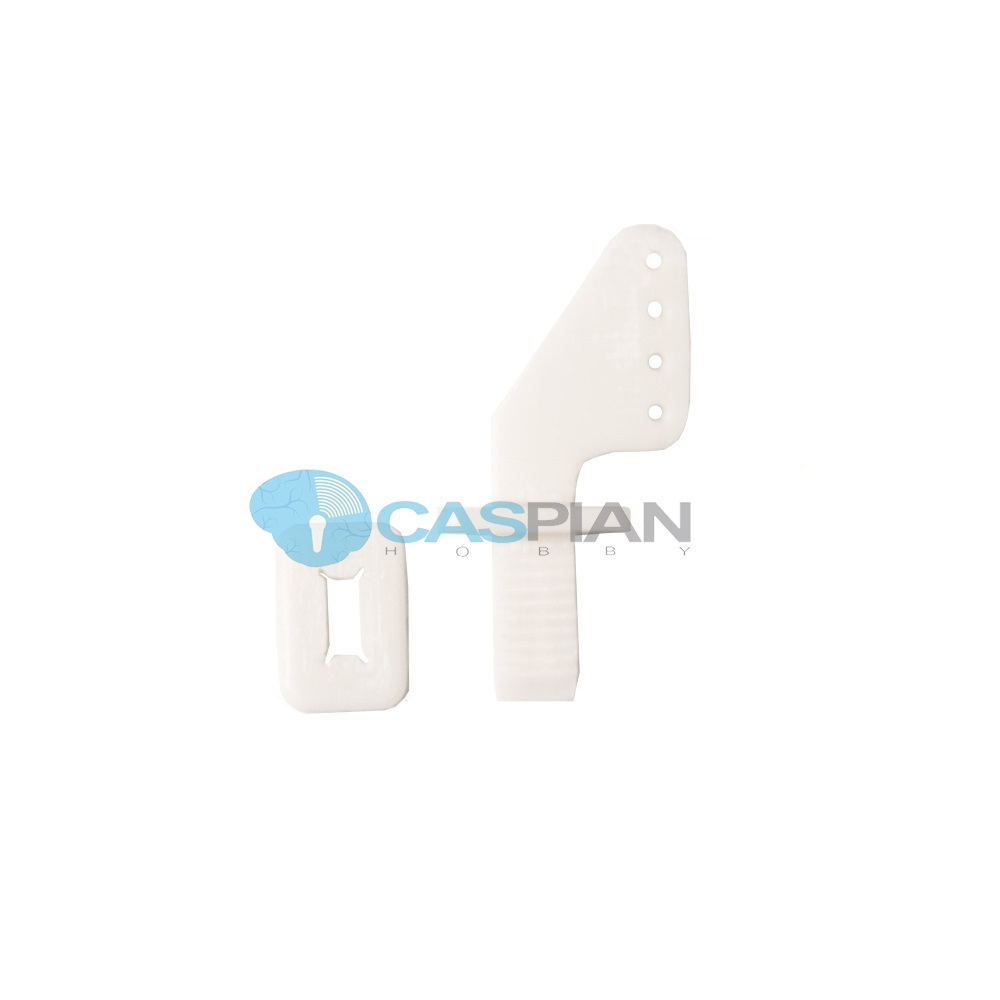

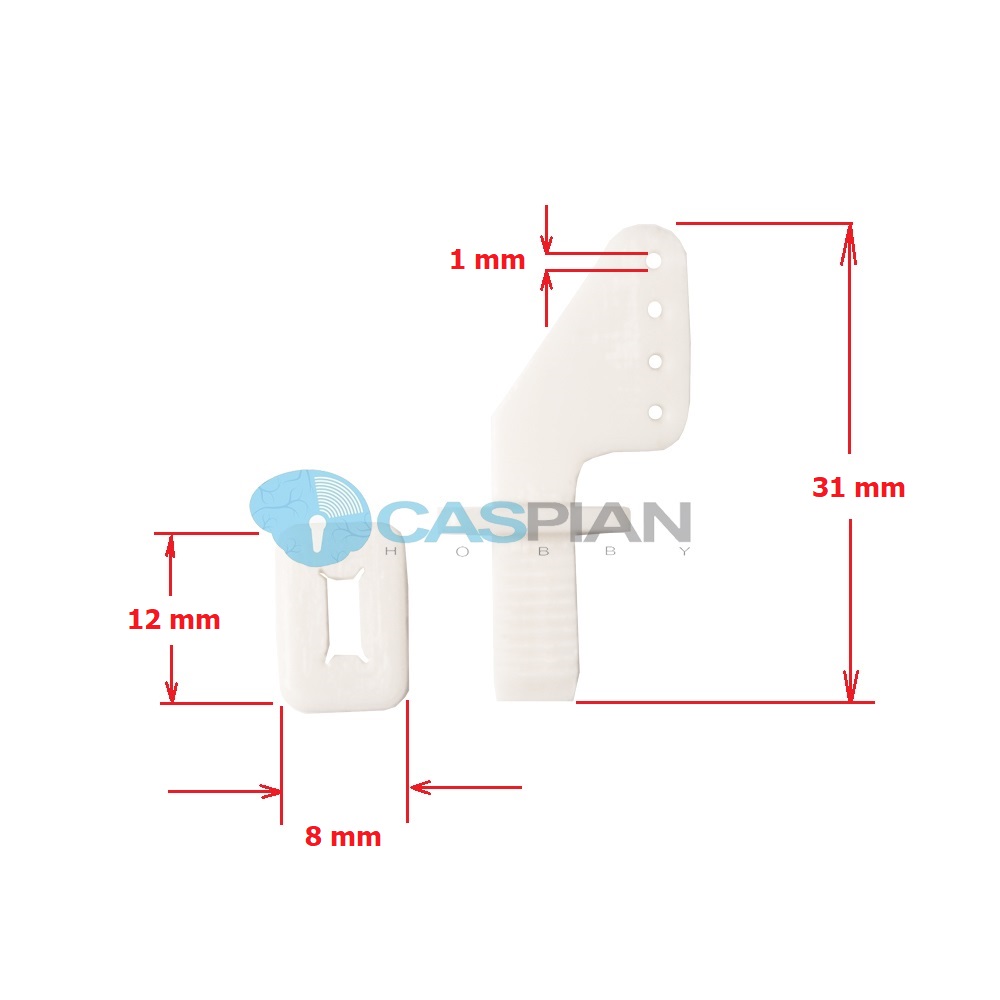

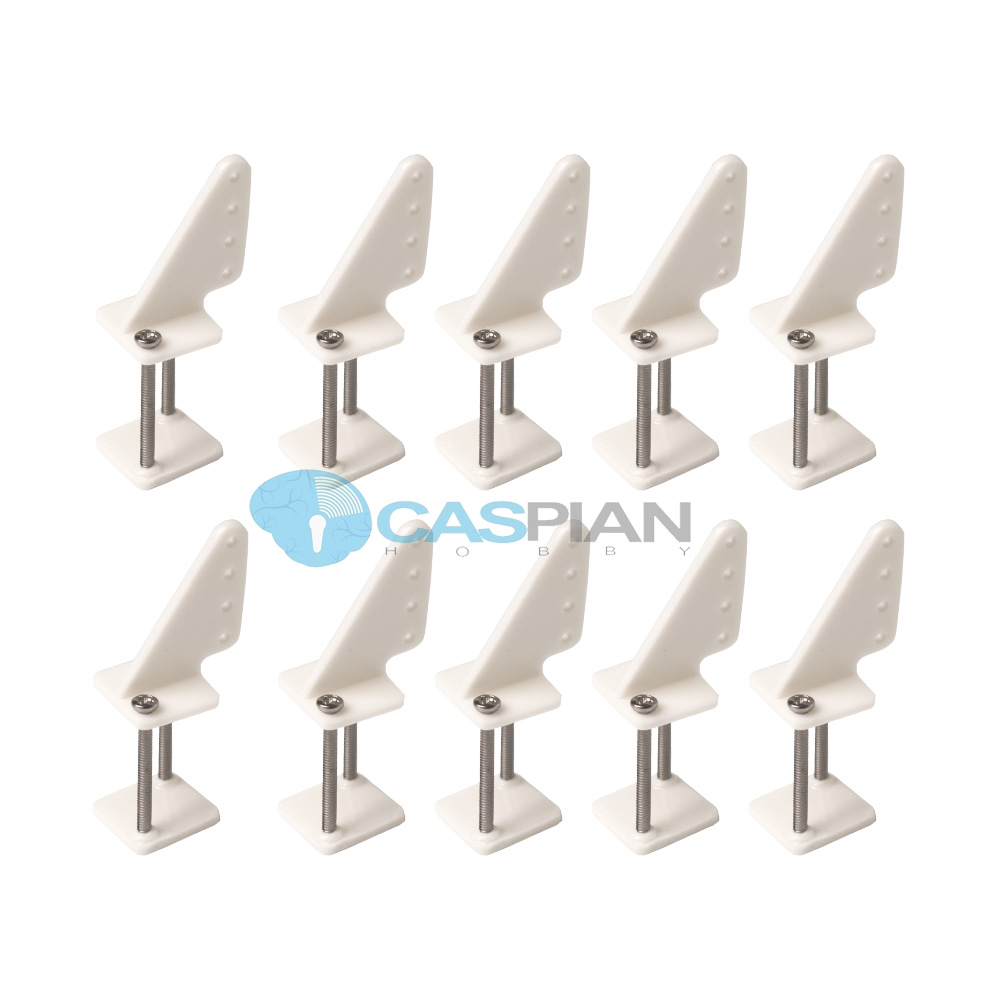

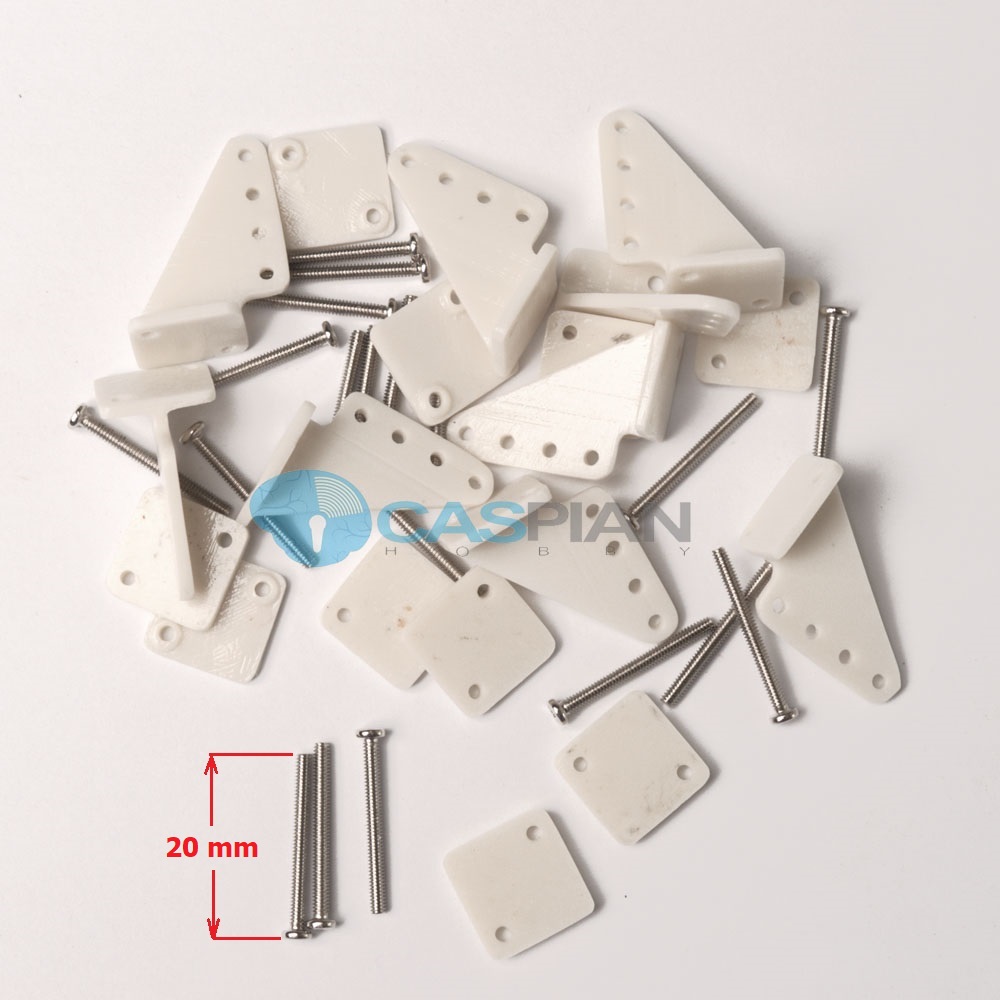

شیپوری هواپیمای مدل قطعه ای است که بر روی سطوح کنترلی (الویتور، رادر، الرون) توسط چسب یا پیچ مهار شده تا لینک با آن متصل گردد.



شیپوری هواپیمای مدل

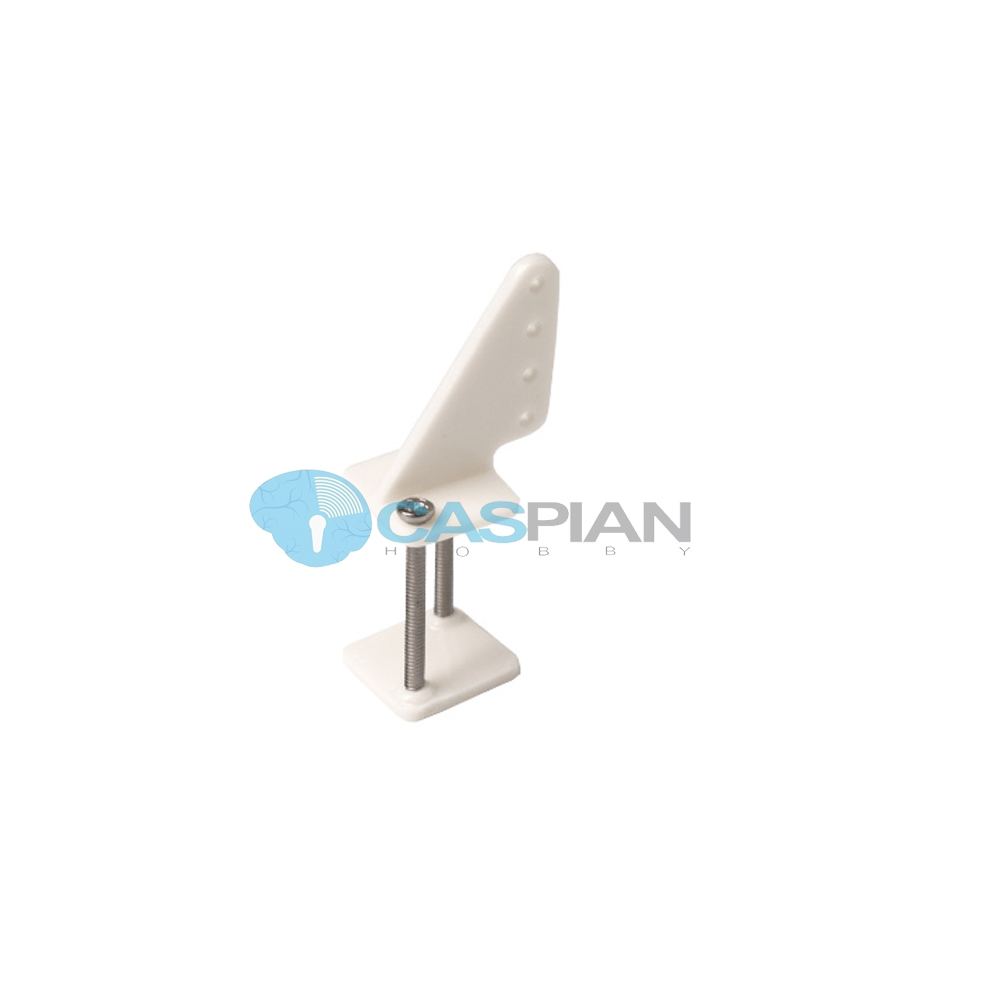

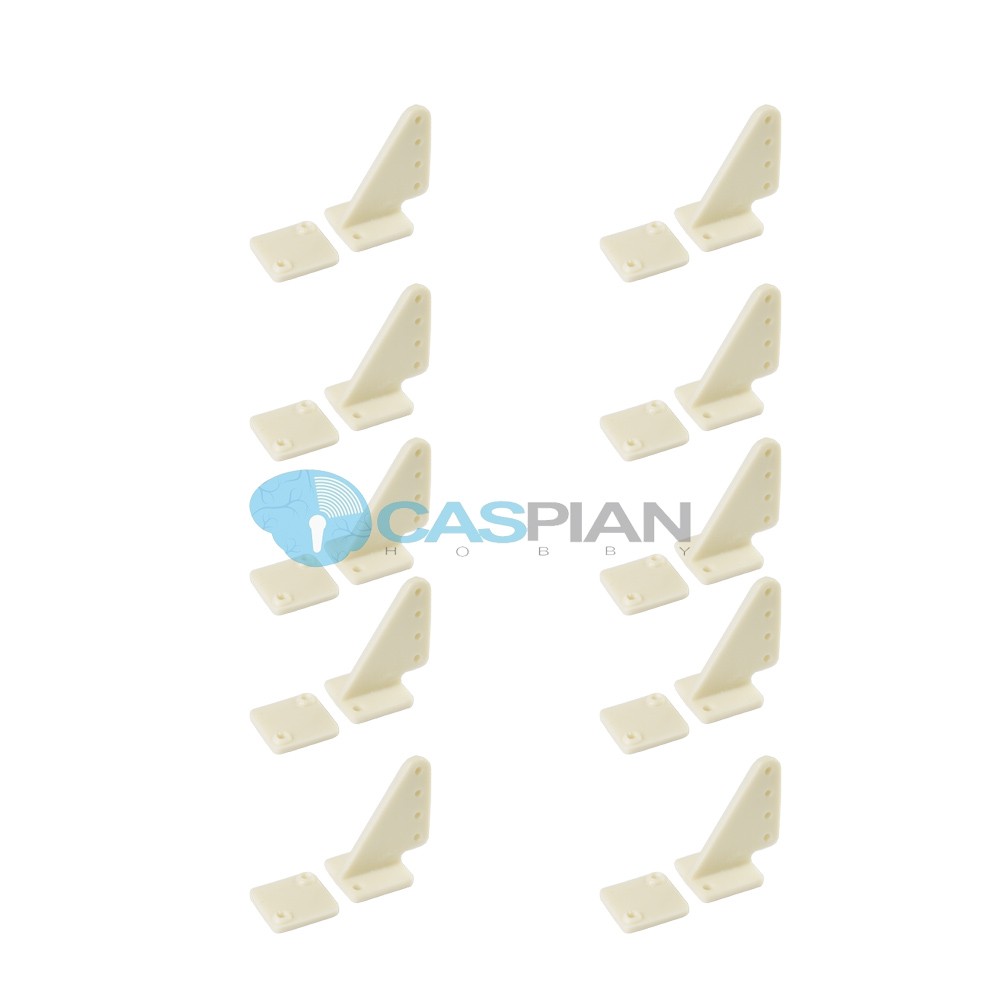

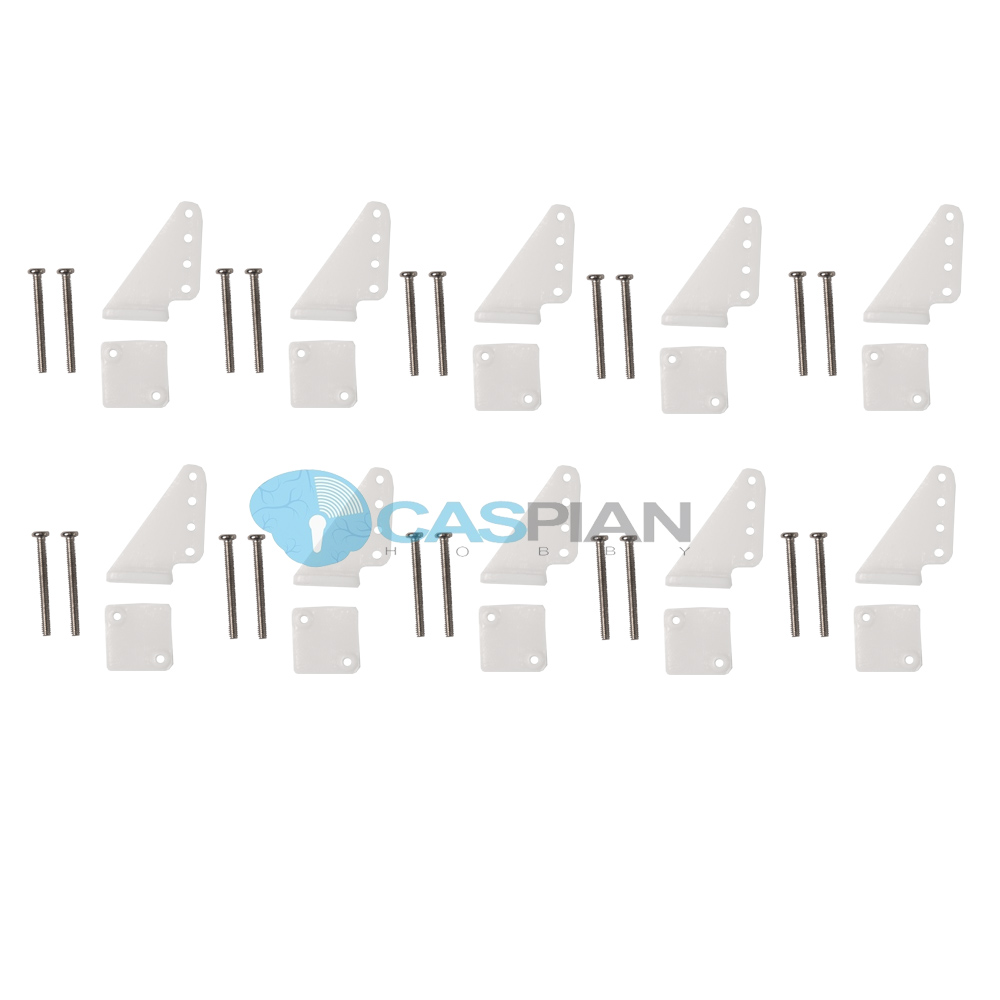

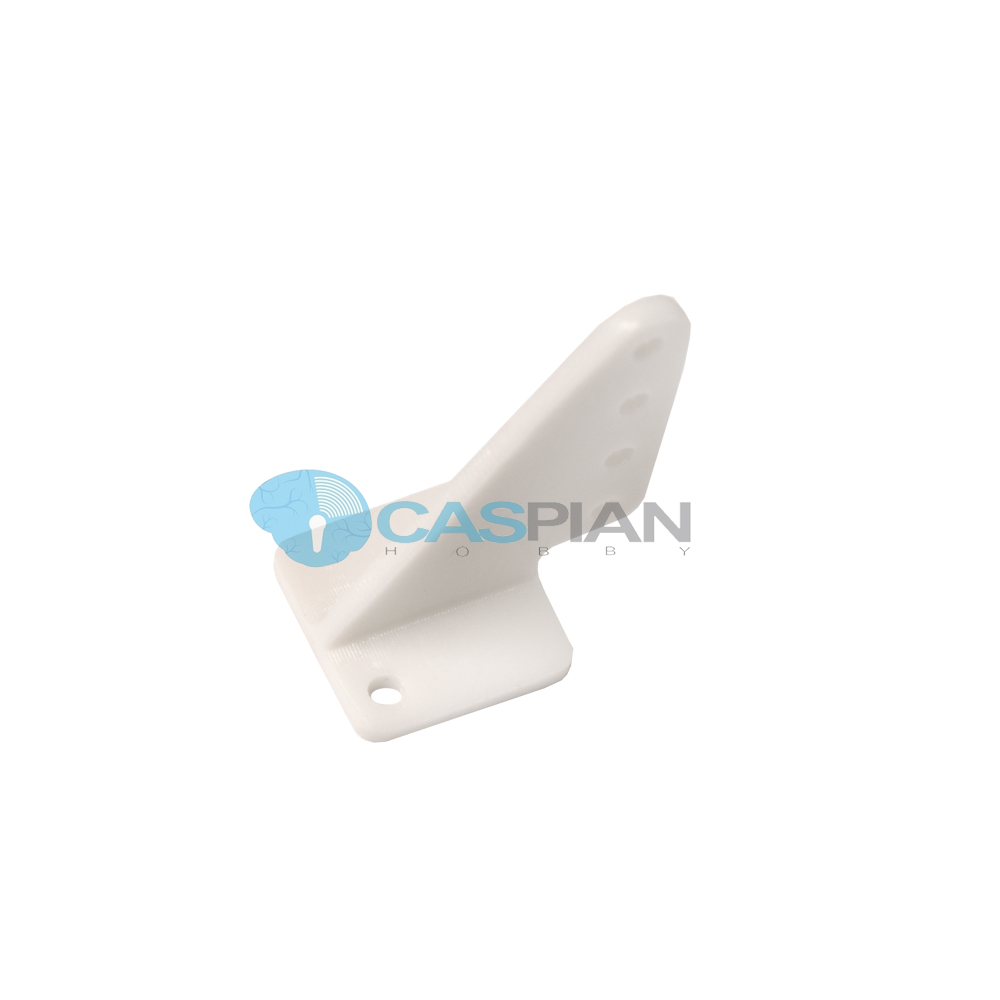

پلاستیکی : برای مدل های سایز متوسط مناسب می باشد و با پیچ و مهره ریز مهار می شوند.

چوبی : برای مدل های سایز کوچک و متوسط مناسب است و توسط چسب مهار می شوند.

فلزی : برای مدل های سایز بزرگ مناسب می باشد و استحکام بالایی دارند و با پیچ و مهره مهار می گردند.
