آموزش ساخت ارابه فرود هواپیمای مدل

همانطور که می دانید ارابه های فرود هواپیمای مدل نقش بسیار مهمی در هنگام لندینگ و تیک آف دارند. همچنین زمانی که مدل بر روی زمین اصطلاحا تاکسی می کند از ارابه فرود به منظور حرکت بر روی زمین استفاده می کند. ارابه های فرود دارای انواع و اقسام می باشند. از نظر مکانیزم عملکردی ارابه های فرود به دو نوع ثابت و متحرک (ریترکت) تقسیم بندی می شوند. نوع متحرک آن صرفا در مدل های گرانقیمت مورد استفاده قرار می گیرد. در این مقاله به آموزش ساخت دو ارابه فرود ثابت یکی آلومینیومی و دیگری با استفاده مفتول های فنری خواهیم پرداخت. ساخت این دو ارابه فرود بسیار ساده بوده و زمان ساخت آن بسیار کوتاه است. دقت کنید که هر ارابه فرودی می بایست متناسب با وزن مدل ساخته شود. شما نیز می بایست ضخامت ورق آلومینیوم و یا قطر مفتول را متناسب با وزن مدل خود انتخاب نمایید.

آموزش ساخت ارابه فرود هواپیمای مدل (جنس آلومینیوم)

این ارابه فرود با استفاده از یک نبشی گونیا آلومینیومی به ضخامت ۲٫۵ میلیمتر ساخته می شود. علت استفاده از آلومینیوم چگالی پایین آن می باشد که سبب می شود وزن ارابه فرود نهایی سبک باشد. نبشی گونیا دارای ابعاد ۲۵*۲۲ میلی متر می باشد. همانطور که در شکل زیر مشاهده می کنید نقشه ابعاد این ارابه فرود به همراه نحوه خم کاری آن آورده شده است. شما ارابه فرود مدل خود را می توانی با استفاده از نقشه همان مدل بسازید.

نبشی گونیا را به طول ۱۳٫۵ اینچ برش کنید. سپس آن را در گیره قرار داده و از محل اتصال دو لبه برش نمایید. پس از برش دو تسمه ۲۵ میلیمتری و ۲۲ میلیمتری ایجاد می شود. از تسمه ۲۵ میلیمتری جهت ساخت ارابه فرود استفاده نمایید. نقاط مورد انظری که در نقشه وجود دارد را با استفاده از دریل سوراخ کاری نمایید. دو سوراخ در دو طرف جهت اتصال چرخ ها و دو سوراخ در وسط جهت اتصال به بدنه ایجاد نمایید.

پس از اینکه بر روی تسمه ۲۵ میلیمتری نقاط مورد نظر جهت خم کاری را علامت زدید با استفاده از یک گیره رومیزی می توانید به راحتی خم کاری را انجام دهید. اگر به گیره رومیزی دسترسی ندارید می توانید با استفاده از یک دم باریک سایز بزرگ این کار را انجام دهید. پس از خم کاری ارابه فرود به شکل زیر در میاید.

سپس نوبت به نصب چرخ ها و شاسی اتصال به بدنه می رسد. جنس شاسی اتصال به بدنه از تخته چند لایی به ضخامت ۵ میلیمتر و ابعاد ۸٫۵*۵٫۵ سانتیمتر می باشد.

کار ساخت این ارابه فرود به پایان رسیده است. تمامی مطالب ذکر شده در بالا را می توانید در ویدیو زیر ملاحظه نمایید.

آموزش ساخت ارابه فرود هواپیمای مدل (مفتول فنری)

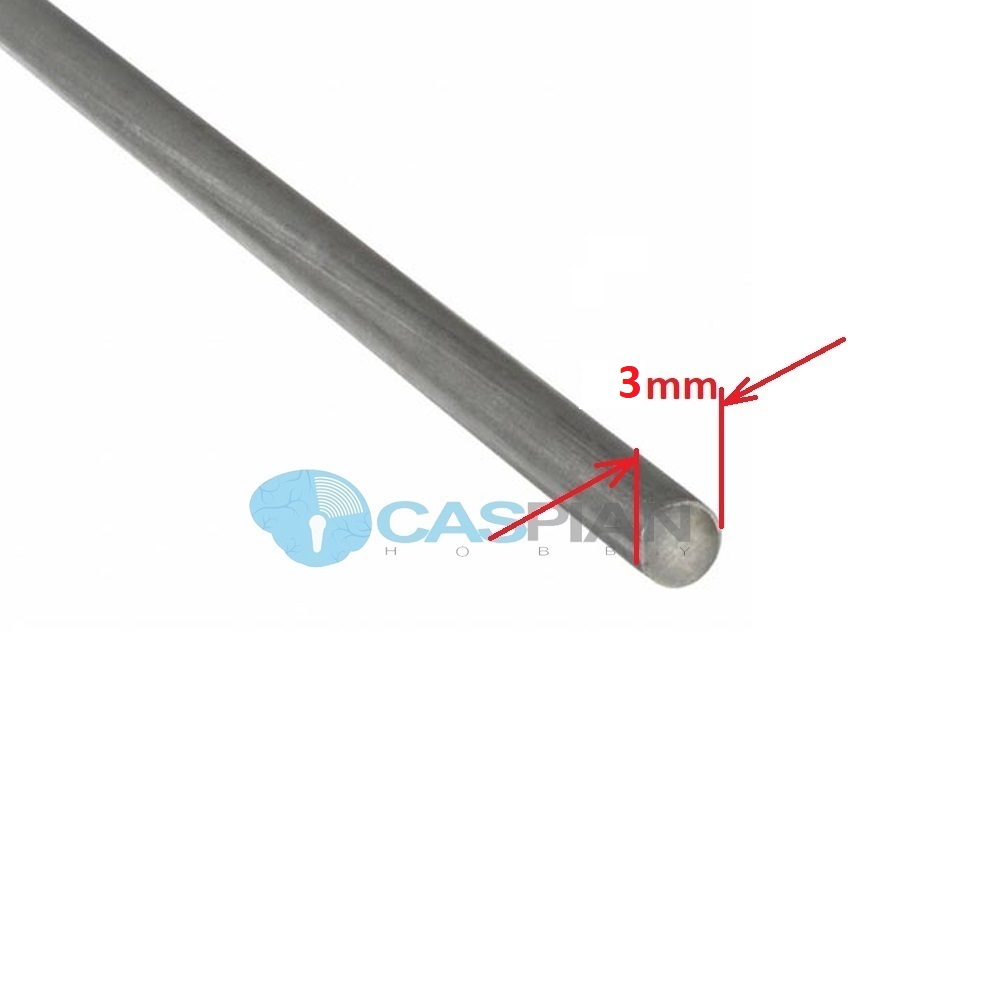

این نوع ارابه فرود در ساخت مدل های فوق سبک بسیار مرسوم است. زیرا هم فرآیند ساخت آن ساده بوده و هم وزن بسیار پایینی دارد. از طرفی کارایی این ارابه فرود بسیار مناسب است. جهت ساخت این نوع ارابه فرود شما فقط نیاز به مفتول فنری دارید. دقت کنید این مفتول آهنی نیست و از آلیاژ های فولاد می باشد. مفتول های آهنی به راحتی خم شده و به حالت اولیه خود باز نمی گردند. اما مفتول های فنری به دلیل وجود درصدی کربن در آن ها حالت فنری داشته و به راحتی خم نمی شوند. از آن جایی که یک ارابه فرود مناسب می بایست حالت ارتجاعی داشته باشد تا ضربات برخورد با زمین را به خود جذب این متریال بسیار مناسب این موضوع است. در این آموزش از مفتول فنری به قطر ۳ میلیمتر استفاده شده است. قطر مفتول فلزی را متناسب با وزن مدل خود انتخاب نمایید. با استفاده از یک انبردست به راحتی می توانید این مفتول را بر طبق نقشه مورد نظر خم کاری نمایید. در این آموزش همچنین نحوه ساخت چرخ فومی ساده نیز آورده شده است.

در ویدیو زیر می توانید تمامی مراحل ساخت این نوع ارابه فرود را مشاهده نمایید.
